描述

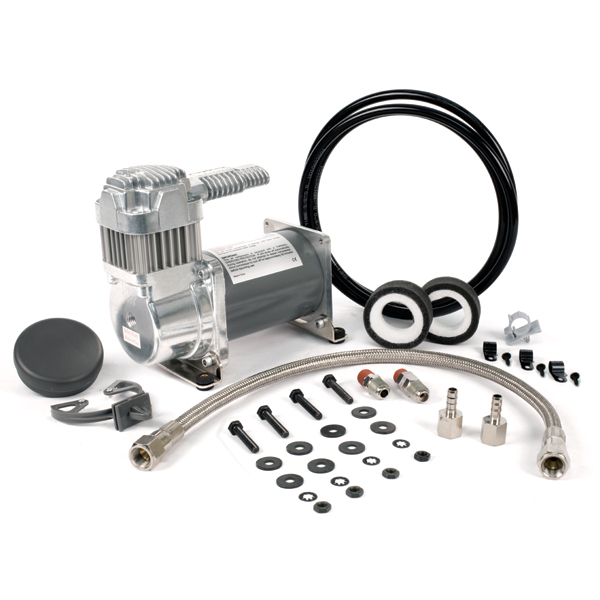

特征
– 热过载保护器
– 隔振器
– 安装硬件
– 重型 1/4" NPT 止回阀
– 不锈钢编织、聚四氟乙烯内衬的引线软管
– 用于远程安装空气过滤器的空气管路
– 用于远程安装空气过滤器组件
– （2）供更换的空气过滤器滤芯
- 安装说明
规格
– 12 伏 / 24 伏
– 永磁电机
– 占空比：100% @ 100 PSI
- 最大工作压力：150 PSI
- 适用的最大储气罐尺寸：2.5 加仑
- 可产生的最大电流（12 V）：11 安培
- 可产生的最大电流（24 V）：6 安培
– 防护等级：IP67
- 最高环境温度：+158°F（+70℃）
– 最低环境温度：-40°F（-40℃）
– 尺寸：7.4″L x 3.9″W x 6.75″H
– 净重：6.75 磅
推荐组件（仅适用于 12V）
– 0.5 加仑储气罐（零件编号 91005）
– 1.0 加仑储气罐（零件编号 91010、91014）
– 2.0 加仑储气罐（零件编号 91022）
– 2.5 加仑储气罐（零件编号 91025）
– 12V 继电器（零件编号 93940、93977、93980）
– 24V 继电器（零件编号 93943、93979）
– 压力开关（零件编号 90100、90101、90102）
– 带继电器的压力开关（零件编号 90110*、90111*、90113*）
– 密封式压力开关（零件编号 90217、90223、90227）
性能数据
| 12 伏压缩机 |
| PSI |
CFM |
A |
BAR |
LPM |
A |
| 0 |
0.88 |
6 |
0 |
25.0 |
6 |
| 10 |
0.81 |
7 |
1.0 |
22.6 |
7 |
| 20 |
0.78 |
7 |
2.0 |
21.0 |
8 |
| 30 |
0.73 |
8 |
3.0 |
19.0 |
9 |
| 40 |
0.67 |
9 |
4.0 |
17.3 |
10 |
| 50 |
0.65 |
9 |
5.0 |
15.4 |
10 |
| 60 |
0.60 |
10 |
6.0 |
14.2 |
11 |
| 70 |
0.55 |
10 |
7.0 |
12.5 |
11 |
| 80 |
0.52 |
10 |
8.0 |
11.3 |
11 |
| 90 |
0.49 |
10 |
9.0 |
10.3 |
11 |
| 100 |
0.45 |
11 |
10.0 |
8.7 |
11 |
| 110 |
0.41 |
11 |
|
|
|
| 120 |
0.39 |
11 |
|
|
|
| 130 |
0.36 |
11 |
|
|
|
| 140 |
0.32 |
11 |
|
|
|
| 150 |
0.29 |
10 |
|
|
|
* 电源电压：13.8 伏
| 24 伏压缩机 |
| PSI |
CFM |
A |
BAR |
LPM |
A |
| 0 |
1.00 |
3 |
0 |
28.3 |
3 |
| 10 |
0.88 |
3 |
1.0 |
24.4 |
3 |
| 20 |
0.84 |
4 |
2.0 |
22.2 |
4 |
| 30 |
0.78 |
4 |
3.0 |
19.7 |
4 |
| 40 |
0.71 |
4 |
4.0 |
17.7 |
5 |
| 50 |
0.67 |
5 |
5.0 |
16.1 |
5 |
| 60 |
0.61 |
5 |
6.0 |
14.6 |
5 |
| 70 |
0.58 |
5 |
7.0 |
13.2 |
6 |
| 80 |
0.54 |
5 |
8.0 |
11.7 |
5 |
| 90 |
0.51 |
5 |
9.0 |
10.3 |
5 |
| 100 |
0.47 |
6 |
10.0 |
8.8 |
5 |
| 110 |
0.44 |
6 |
|
|
|
| 120 |
0.40 |
6 |
|
|
|
| 130 |
0.36 |
5 |
|
|
|
| 140 |
0.33 |
5 |
|
|
|
| 150 |
0.29 |
5 |
|
|
|
* 电源电压：28.0 伏
填充率
| 12 伏压缩机 |
| 1.0 Gallon Tank |
Fill Rate |
| 0 to 105 PSI |
1 min. 50 sec. (± 10 sec.) |
| 85 to 105 PSI |
27 sec. (± 05 sec.) |
| 0 to 145 PSI |
2 min. 45 sec. (± 10 sec.) |
| 110 to 145 PSI |
1 min. 05 sec. (± 05 sec.) |
| 2.5 Gallon Tank |
Fill Rate |
| 0 to 105 PSI |
4 min. 45 sec. (± 10 sec.) |
| 85 to 105 PSI |
1 min. 05 sec. (± 05 sec.) |
| 0 to 145 PSI |
7 min. 05 sec. (± 15 sec.) |
| 110 to 145 PSI |
2 min. 35 sec. (± 10 sec.) |
| 24 伏压缩机 |
| 1.0 Gallon Tank |
Fill Rate |
| 0 to 105 PSI |
1 min. 45 sec. (± 10 sec.) |
| 85 to 105 PSI |
26 sec. (± 05 sec.) |
| 0 to 145 PSI |
2 min. 45 sec. (± 10 sec.) |
| 110 to 145 PSI |
55 sec. (± 05 sec.) |
| 2.5 Gallon Tank |
Fill Rate |
| 0 to 105 PSI |
4 min. 15 sec. (± 10 sec.) |
| 85 to 105 PSI |
1 min. 00 sec. (± 05 sec.) |
| 0 to 145 PSI |
7 min. 00 sec. (± 15 sec.) |
| 110 to 145 PSI |
2 min. 15 sec. (± 10 sec.) |
