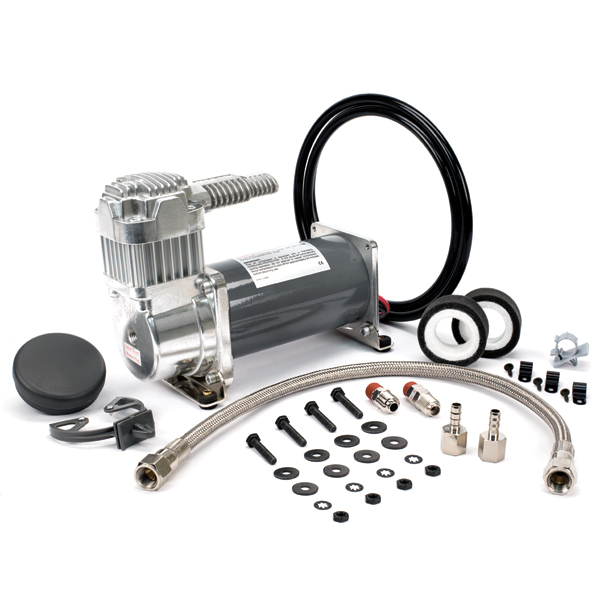

330C-IG 压缩机

零件编号 33050 – 150 PSI / 1.06 CFM – （12V）
零件编号 33058 – 150 PSI / 1.16 CFM – （24V）

工业级 (IG) 压缩机专为填充储气罐而设计，其头部组件包括新开发的、正在申请专利的创新头部设计，可实现更好的散热。 所有 IG 压缩机均通过 CE 规范认证。 并具有出色的元件密封性能。 此外，所有 IG 压缩机都配备了单独的不锈钢编织、聚四氟乙烯内衬的引导软管和止回阀组件，可保护压缩机免受高电流重启的影响。

附加资料下载：
手册 ‣
尺寸图 ‣
接线图 ‣

请注意：使用螺纹密封剂正确安装。 不推荐使用螺纹胶带。 正确密封，1/8” 的推荐扭矩为 10 ~ 11 英尺磅。 1/4” 和 3/8” 的推荐扭矩为 16 ~ 18 英尺磅。

警告：本产品会使您接触包括铅在内的化学物质，加利福尼亚州已知铅会导致癌症和先天缺陷或其他生殖危害。 如需更多信息，请访问 www.P65Warnings.ca.gov。

分类：

描述

特征
– 热过载保护器
– 隔振器
– 安装硬件
– 重型 1/4" NPT 止回阀
– 不锈钢编织、聚四氟乙烯内衬的引导软管
– 用于远程安装空气过滤器的空气管路
– 用于远程安装空气过滤器组件
– （2）供更换的空气过滤器滤芯
– 安装说明

规格
– 12 伏 / 24 伏
– 永磁电机
– 占空比：100% @ 100 PSI
– 最大工作压力：150 PSI
– 适用的最大储气罐尺寸：5.0 加仑
– 可产生的最大电流（12 V）：16 安培
– 可产生的最大电流（24 V）：9 安培
– 防护等级：IP67
– 最高环境温度：+158°F（70℃）
– 最低环境温度：-40°F（-40℃）
– 尺寸：9″L x 4″W x 6.75″H
– 净重：8.25 磅

推荐组件（仅适用于 12V）
– 0.5 加仑储气罐（零件编号 91005）
– 1.0 加仑储气罐（零件编号 91010、91014）
– 2.0 加仑储气罐（零件编号 91022）
– 2.5 加仑储气罐（零件编号 91025）
– 12V 继电器（零件编号 93940、93977、93980）
– 24V 继电器（零件编号 93943、93979）
– 压力开关（零件编号 90100、90101、90102）
– 带继电器的压力开关（零件编号 90110*、90111*、90113*）
– 密封式压力开关（零件编号 90217、90223、90227）

性能数据

12 伏压缩机
PSI CFM A BAR LPM A
0 1.06 7 0 30.0 7
10 1.00 8 1.0 27.0 8
20 0.90 9 2.0 24.2 10
30 0.85 10 3.0 21.1 10
40 0.76 10 4.0 19.7 11
50 0.72 11 5.0 18.3 12
60 0.69 11 6.0 17.7 12
70 0.65 12 7.0 17.0 13
80 0.64 12 8.0 15.5 14
90 0.62 12 9.0 14.4 15
100 0.60 13 10.0 13.0 16
110 0.57 13
120 0.53 14
130 0.51 15
140 0.48 16
150 0.44 15

* 电源电压：13.8 伏

24 伏压缩机
PSI CFM A BAR LPM A
0 1.16 4 0 33.0 4
10 1.05 5 1.0 28.5 5
20 0.95 5 2.0 25.1 6
30 0.88 6 3.0 22.6 6
40 0.81 6 4.0 21.2 7
50 0.78 6 5.0 20.0 7
60 0.74 7 6.0 19.0 7
70 0.71 7 7.0 17.7 8
80 0.69 7 8.0 16.5 9
90 0.66 7 9.0 15.0 9
100 0.63 8 10.0 13.5 8
110 0.60 8
120 0.57 9
130 0.53 9
140 0.49 8
150 0.46 8

* 电源电压：28.0 伏

填充率

12 伏压缩机
2.5 Gallon Tank Fill Rate
0 to 105 PSI 3 min. 40 sec. (± 10 sec.)
85 to 105 PSI 50 sec. (± 05 sec.)
0 to 145 PSI 5 min. 45 sec. (± 10 sec.)
110 to 145 PSI 1 min. 44 sec. (± 05 sec.)
5.0 Gallon Tank Fill Rate
0 to 105 PSI 7 min. 24 sec. (± 15 sec.)
85 to 105 PSI 1 min. 40 sec. (± 05 sec.)
0 to 145 PSI 12 min. 12 sec. (± 15 sec.)
110 to 145 PSI 3 min. 30 sec. (± 10 sec.)
24 伏压缩机
2.5 Gallon Tank Fill Rate
0 to 105 PSI 3 min. 09 sec. (± 10 sec.)
85 to 105 PSI 45 sec. (± 05 sec.)
0 to 145 PSI 5 min. 00 sec. (± 10 sec.)
110 to 145 PSI 1 min. 31 sec. (± 05 sec.)
5.0 Gallon Tank Fill Rate
0 to 105 PSI 6 min. 20 sec. (± 10 sec.)
85 to 105 PSI 1 min. 26 sec. (± 05 sec.)
0 to 145 PSI 10 min. 00 sec. (± 15 sec.)
110 to 145 PSI 3 min. 12 sec. (± 10 sec.)

其他信息

重量 3.74 公斤
尺寸 228.60 × 101.60 × 171.45 毫米
