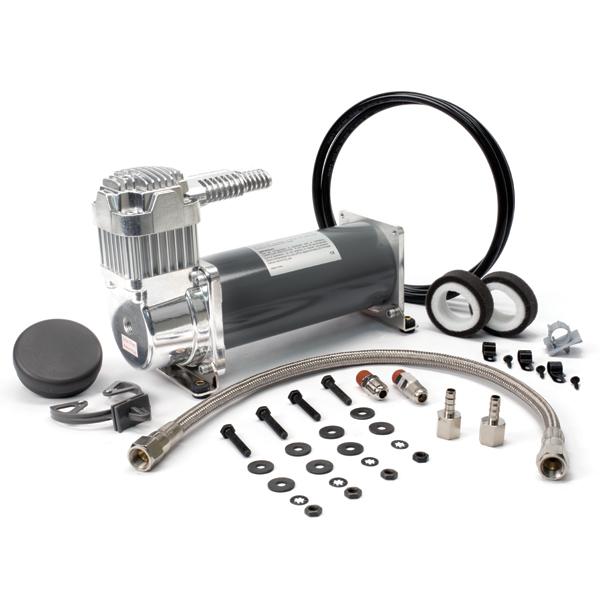

450C-IG 压缩机

零件编号 45050 – 150 PSI / 1.80 CFM – （12V）
零件编号 45058 – 150 PSI / 2.20 CFM – （24V）

工业级（IG）压缩机专为填充储气罐而设计，其头部组件包括新开发的、正在申请专利的创新头部设计，可实现更好的散热。 所有 IG 压缩机均通过 CE 规范认证。 并具有出色的元件密封性能。 此外，所有 IG 压缩机都配备了单独的不锈钢编织、聚四氟乙烯内衬的引导软管和止回阀组件，可保护压缩机免受高电流重启的影响。

附加资料下载：
手册 ‣
尺寸图 ‣
接线图 ‣

请注意：使用螺纹密封剂正确安装。 不推荐使用螺纹胶带。 正确密封，1/8” 的推荐扭矩为 10 ~ 11 英尺磅。 1/4” 和 3/8” 的推荐扭矩为 16 ~ 18 英尺磅。关于产品中提到的参数的单位，请查看本站“服务与支持”下的“参数说明”。

警告：本产品会使您接触包括铅在内的化学物质，加利福尼亚州已知铅会导致癌症和先天缺陷或其他生殖危害。 如需更多信息，请访问 www.P65Warnings.ca.gov。

分类： 标签： ,

描述

特征
– 热过载保护器
– 隔振器
– 安装硬件
– 重型 1/4" NPT 止回阀
– 不锈钢编织、聚四氟乙烯内衬的引导软管
– 用于远程安装空气过滤器的空气管路
– 用于远程安装空气过滤器组件
– （2）供更换的空气过滤器滤芯
- 安装说明
规格
– 12 伏 / 24 伏
– 永磁电机
– 占空比：100% @ 100 PSI
- 最大工作压力：150 PSI
- 适用的最大储气罐尺寸：5.0 美制加仑
- 可产生的最大电流（12 V）：23 安培
- 可产生的最大电流（24 V）：13 安培
– 防护等级：IP67
- 最高环境温度：+158°F（+70℃）
– 最低环境温度：-40°F（-40℃）
– 尺寸：11.25″L x 4″W x 6.75″H
– 净重：10.40 磅
推荐组件（仅适用于 12V）
– 0.5 加仑储气罐（零件编号 91005）
– 1.0 加仑储气罐（零件编号 91010, 91014）
– 2.0 加仑储气罐（零件编号 91022）
– 2.5 加仑储气罐（零件编号 91025）
– 12V 继电器（零件编号 93940, 93977, 93980）
– 24V 继电器（零件编号 93943, 93979）
– 压力开关（零件编号 90100, 90101, 90102）
– 带继电器的压力开关（零件编号 90110*, 90111*, 90113*）
– 密封式压力开关（零件编号 90217、90223、90227）

性能数据

12 伏压缩机
PSI CFM A BAR LPM A
0 1.80 12 0 51.0 12
10 1.75 14 1.0 47.6 15
20 1.60 16 2.0 43.3 17
30 1.52 17 3.0 38.2 18
40 1.39 18 4.0 34.0 19
50 1.27 19 5.0 30.5 20
60 1.18 19 6.0 28.1 21
70 1.09 20 7.0 26.4 22
80 1.04 20 8.0 25.0 23
90 0.97 21 9.0 23.0 22
100 0.94 22 10.0 21.0 21
110 0.90 23
120 0.86 23
130 0.81 22
140 0.76 21
150 0.72 21

* 电源电压：13.8 伏

24 伏压缩机
PSI CFM A BAR LPM A
0 2.20 8 0 62.3 8
10 1.98 9 1.0 54.5 10
20 1.86 11 2.0 50.6 11
30 1.78 11 3.0 47.0 11
40 1.69 11 4.0 43.4 12
50 1.59 12 5.0 40.6 12
60 1.52 12 6.0 37.7 12
70 1.45 12 7.0 35.0 13
80 1.38 12 8.0 32.0 12
90 1.31 12 9.0 28.5 12
100 1.24 13 10.0 26.0 12
110 1.17 13
120 1.09 12
130 1.01 12
140 0.95 12
150 0.88 12

* 电源电压：28.0 伏

填充率

12 伏压缩机
2.5 Gallon Tank Fill Rate
0 to 105 PSI 1 min. 55 sec. (± 10 sec.)
85 to 105 PSI 28 sec. (± 05 sec.)
0 to 145 PSI 3 min. 02 sec. (± 10 sec.)
110 to 145 PSI 59 sec. (± 05 sec.)
5.0 Gallon Tank Fill Rate
0 to 105 PSI 4 min. 00 sec. (± 10 sec.)
85 to 105 PSI 58 sec. (± 05 sec.)
0 to 145 PSI 6 min. 25 sec. (± 15 sec.)
110 to 145 PSI 2 min. 11 sec. (± 10 sec.)
24 伏压缩机
2.5 Gallon Tank Fill Rate
0 to 105 PSI 1 min. 45 sec. (± 10 sec.)
85 to 105 PSI 25 sec. (± 05 sec.)
0 to 145 PSI 2 min. 40 sec. (± 10 sec.)
110 to 145 PSI 50 sec. (± 05 sec.)
5.0 Gallon Tank Fill Rate
0 to 105 PSI 3 min. 20 sec. (± 10 sec.)
85 to 105 PSI 50 sec. (± 05 sec.)
0 to 145 PSI 5 min. 15 sec. (± 15 sec.)
110 to 145 PSI 1 min. 45 sec. (± 10 sec.)

其他信息

重量 4.72 公斤
尺寸 285.75 × 101.60 × 171.45 毫米
