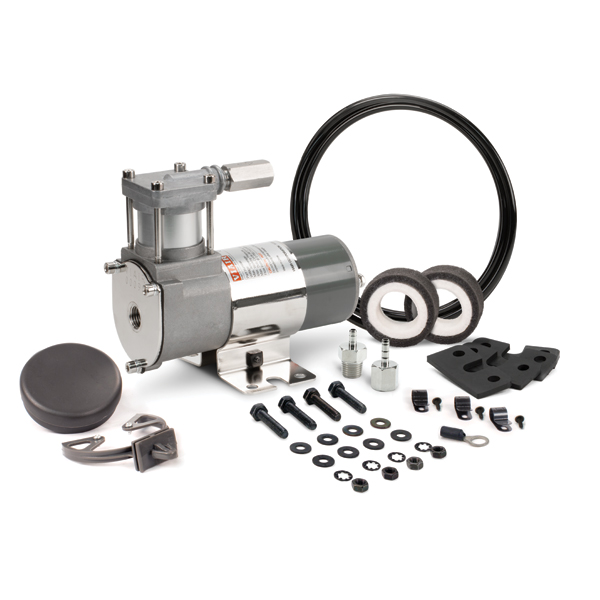

96C-IG 压缩机

零件编号 00096 – 130 PSI / 1.53 CFM – (12V)
零件编号 02496 – 130 PSI / 1.27 CFM – (24V)

VIAIR 的紧凑型 96C 工业级 (IG) 系列压缩机提供 12V 和 24V 版本。 该压缩机为满足少量空气需求提供轻型解决方案，设计用于填充不超过 1.0 加仑的空气罐。 96C-IG 具有可调节的 Omega 支架，可轻松安装在狭小空间和各种方向，重新设计的空气过滤器套件可允许气流不受限制，以及防止高电流重启的内嵌止回阀。 96C-IG 压缩机通过 CE 认证，符合 RoHS 和 Reach 标准。 它们还具有 IP54 的防护等级和行业领先的密封性能，可让您在恶劣的环境中高枕无忧。

附加资料下载：
手册 ‣
尺寸图 ‣
接线图 ‣

请注意：使用螺纹密封剂正确安装。 不推荐使用螺纹胶带。 正确密封，1/8” 的推荐扭矩为 10 ~ 11 英尺磅。 1/4” 和 3/8” 的推荐扭矩为 16 ~ 18 英尺磅。

警告：本产品会使您接触包括铅在内的化学物质，加利福尼亚州已知铅会导致癌症和先天缺陷或其他生殖危害。 如需更多信息，请访问 www.P65Warnings.ca.gov。

分类：

描述

特征
– 止回阀
– 隔振器
– 安装硬件
- 安装说明

规格
– 12 伏/24 伏
– 永磁电机
– 占空比：10% @ 100 PSI
- 最大工作压力：130 PSI
- 适用的最大储气罐尺寸：1.0 加仑
- 最大工作电流（12V）：13 安培
- 最大工作电流（24V）：8 安培
– 防护等级：IP54
– 尺寸：5.6″L x 2.2″W x 4.4″H
– 净重：2.25 磅

推荐组件（仅适用于 12V）
– 0.5 加仑储气罐 (零件编号 91005)
– 1.0 加仑储气罐（零件编号 91010、91014）
– 12V 继电器 (零件编号 93940)
– 24V 继电器 (零件编号 93943)
– 密封式继电器（零件编号 93944、93949）
– 压力开关（零件编号 90100、90101）
– 密封式压力开关（零件编号 90212、90223）
– 聚四氟乙烯（PTFE）内衬引线软管（零件编号 90203）

性能数据

12 伏压缩机
PSI CFM A BAR LPM A
0 1.53 7 0 43.5 7
10 1.00 9 1.0 28.0 9
20 0.95 10 2.0 25.5 11
30 0.90 11 3.0 22.7 11
40 0.85 11 4.0 20.7 12
50 0.77 12 5.0 18.3 12
60 0.72 12 6.0 16.3 12
70 0.65 12 7.0 13.7 12
80 0.60 12 8.0 11.7 12
90 0.54 12 9.0 10.0 11
100 0.48 12
110 0.44 12
120 0.39 12
130 0.35 11

* 电源电压：13.8 伏
* 由于增加了设备的冗余限制，对于流速测试，0 psi 下的实际流速可能会有所不同。

24 伏压缩机
PSI CFM A BAR LPM A
0 1.27 4 0 36.0 4
10 1.09 5 1.0 28.5 5
20 1.03 5 2.0 26.5 5
30 0.96 5 3.0 24.7 6
40 0.90 6 4.0 21.7 6
50 0.83 6 5.0 19.7 7
60 0.76 6 6.0 17.0 7
70 0.70 6 7.0 14.3 7
80 0.63 7 8.0 11.7 7
90 0.56 7 9.0 8.7 6
100 0.51 7
110 0.42 7
120 0.35 7
130 0.31 6

* 电源电压：28.0 伏
* 由于增加了设备的冗余限制，对于流速测试，0 psi 下的实际流速可能会有所不同。

填充率

12 伏压缩机
0.5 Gallon Tank Fill Rate
0 to 105 PSI 1 min. 08 sec. (± 05 sec.)
85 to 105 PSI 16 sec. (± 03 sec.)
0 to 120 PSI 1 min. 23 sec. (± 05 sec.)
90 to 120 PSI 27 sec. (± 03 sec.)
1.0 Gallon Tank Fill Rate
0 to 105 PSI 2 min. 20 sec. (± 10 sec.)
85 to 105 PSI 35 sec. (± 05 sec.)
0 to 120 PSI 3 min. 04 sec. (± 10 sec.)
90 to 120 PSI 54 sec. (± 05 sec.)
24 伏压缩机
0.5 Gallon Tank Fill Rate
0 to 105 PSI 50 sec. (± 05 sec.)
85 to 105 PSI 15 sec. (± 03 sec.)
0 to 120 PSI 1 min. 03 sec. (± 05 sec.)
90 to 120 PSI 20 sec. (± 03 sec.)
1.0 Gallon Tank Fill Rate
0 to 105 PSI 1 min. 40 sec. (± 10 sec.)
85 to 105 PSI 30 sec. (± 05 sec.)
0 to 120 PSI 2 min. 05 sec. (± 10 sec.)
90 to 120 PSI 45 sec. (± 05 sec.)

其他信息

重量 1.02 公斤
尺寸 142.24 × 55.88 × 111.76 毫米
