描述

详情
应用: 司机座椅、工业设备
订货编号: 63334
活塞编号：9310239
重量: 0.3 kg

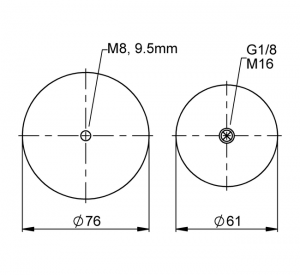

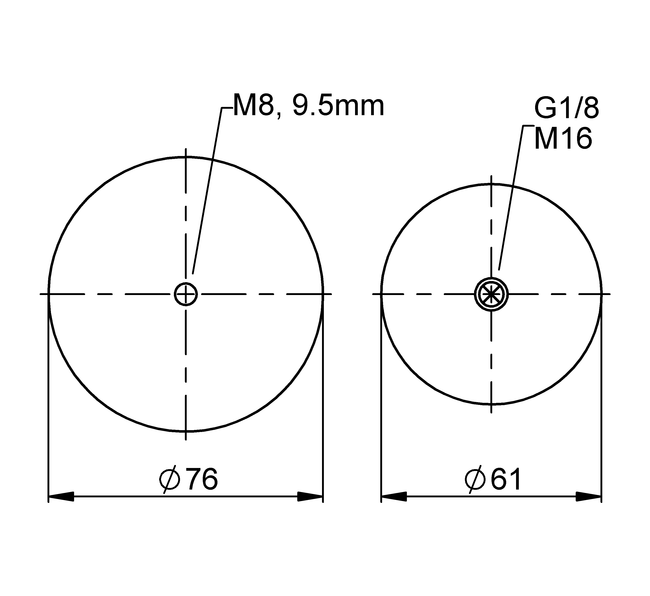

备注：CR 橡胶气囊，带黄铜管接头，G1/8 进气孔，A = 0 mm 偏心
注意: 所示圆点区的静态载荷曲线仅适用于在 SK37-8 的活塞下方额外增加一块 15 mm 厚支撑板。康迪泰克并不提供这种支撑板。如果不使用这种支撑板，囊皮在高度大约 55 mm 的时候就会接触地面，为了防止因此造成的囊皮磨损，这种情况应该避免。此外，没有支撑板时要求最小工作压力为 3 bar。
相互参照
Enidine: YM SK 37-8-3250
Firestone No.: W02-M58-3006
Firestone Bellows No.: 1M1A-1 [CN / GB]
扭矩
M16: max. 14 Nm
M8: max. 5 Nm
G1/8: max. 25 Nm
原始部件
–
下载
SK_37-8_P02_CN.pdf
SK_37-8_P02_GB.pdf
SK_37-8_P02_DE.pdf
